超聲波風速風向傳感器解決方案

為克服傳統風杯式風速風向儀的固有缺點新型超聲波風速風向傳感器應運而生。傳統的機械式風速風向傳感器存在轉動部件，容易產生磨損。機械結構可能受到惡劣天氣的損害。沙塵和鹽霧也會對其造成腐蝕。同時由于摩擦的存在機械式風速風向儀還存在啟動風速。低于啟動值的風速將不能驅動螺旋槳或者風杯進行旋轉。因此對于低于啟動風速的微風機械式風速儀將無法測量。

一、超聲波風速風向傳感器產品簡介

　　與傳統的風速風向傳感器相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

　　FT-WQX2型超聲波風速風向傳感器創新性地將風速、風向通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將二項參數一次性輸出給用戶。

可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域，無需現場維護何校準。

二、超聲波風速風向傳感器產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋（實用新型專利，專利號ZL 2020 2 3215713.X）☆

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向（發明專利，專利號ZL 2021 1 0237536.5）☆

3、風速、風向二要素一體式（實用新型專利，專利號ZL 2020 2 3215649.5）☆

4、采用先進的傳感技術，實時測量，無啟動風速☆

5、抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6、高集成度，無移動部件，零磨損

7、免維護，無需現場校準

8、采用ASA工程塑料室外應用常年不變色，耐腐蝕性強

9、產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持?jǐn)?shù)據實時讀取☆

10、可選配無線傳輸模塊，最小傳輸間隔1分鐘

11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題☆

12、一體式設計磨損小、使用壽命長、響應速度快。

三、超聲波風速風向傳感器技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；（發明專利，專利號ZL 2021 1 0237536.5）

2、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；（發明專利,專利號ZL 2021 1 0237536.5）

3、功率:0.6W

4、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證☆

5、生產企業具有計算機軟件注冊證書☆

6、生產企業為3A級信用企業☆

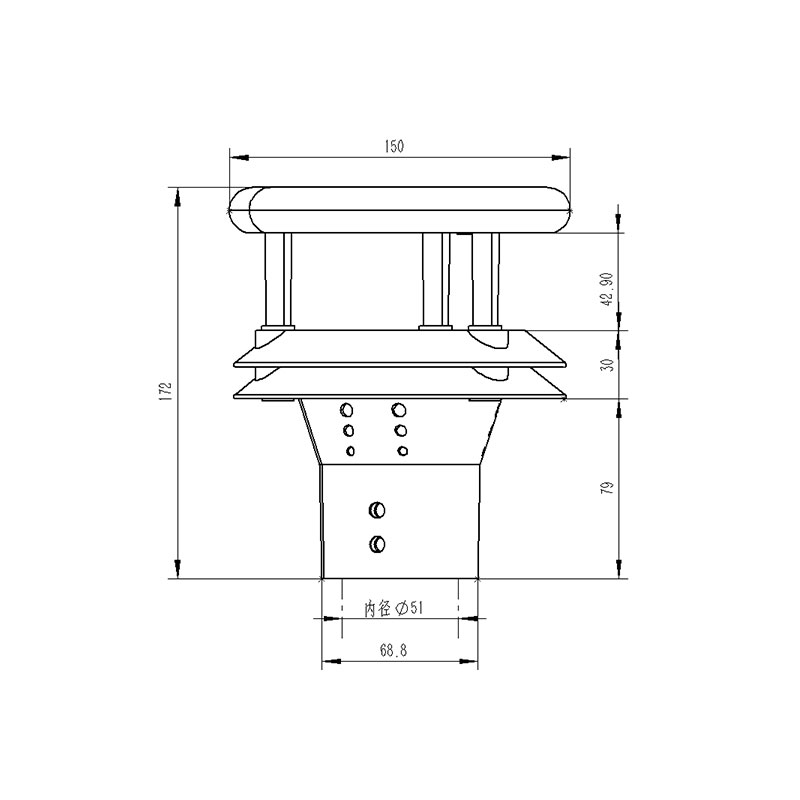

四、超聲波風速風向傳感器產品尺寸圖

五、超聲波風速風向傳感器產品結構圖

1、控制電路

2、指北箭頭

3、超聲波探頭

4、百葉箱

5、底座

6、法蘭轉換頭

六、超聲波風速風向傳感器產品接線定義
